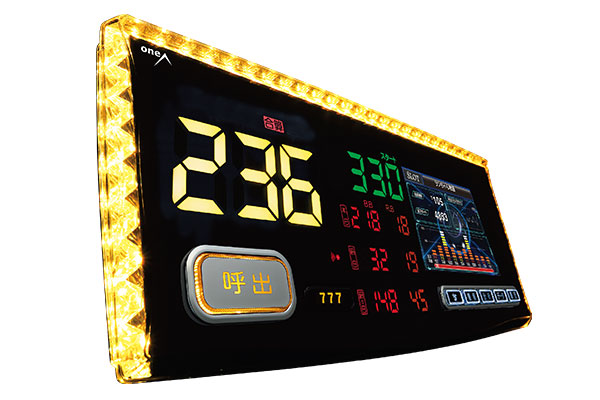

パネラ シュテール
YST-460（パチンコ用）・YST-460S（スロット用）
特長
- 数字の不点灯部分を見えにくくすることで、コントラストの高いくっきりとした表示を実現。
- 大当り/BBを999まで回数表示できるようになり、様々な遊技台に対応。
- 設定付パチンコに対応した新しいデータ表示機能を追加。
- 3種類の取付方法でホール様に合わせた選択が可能。
仕様
| 電源電圧 |
AC24V |
| 通常消費電力 |
27.0VA（呼び出しランプ単体） |
|
スマデジ接続時：+13.3VA |
|
パンテオン接続時：+27VA |
|
ラクオス接続時：+6.5VA |
|
サンド中継器接続時：+1.3VA |
| 最大消費電力 |
30.0VA（呼び出しランプ単体全灯時） |
|
スマデジ接続時：+17.9VA |
|
パンテオン接続時：+33VA |
|
ラクオス接続時(USB充電使用時)：+16.5VA |
|
サンド中継器接続時：+1.8VA |
| 外観寸法 |
取付スタンド(引き出し型) |
|
タテ191mm×ヨコ460mm×厚さ170mm (表示部傾斜20度) |
|
取付パネル |
|
タテ191mm×ヨコ460mm×厚さ125mm (表示部傾斜20度) |
|
取付スタンド(角度調整) |
|
タテ191mm×ヨコ460mm×厚さ190mm (表示部傾斜20度の場合) |
|
タテ179mm×ヨコ460mm×厚さ214mm (表示部傾斜30度の場合) |
|
タテ162mm×ヨコ460mm×厚さ233mm (表示部傾斜40度の場合) |
| 重量 |
本体(入出力BOX含む)＋取付スタンド(引き出し型) |
|
約2.3kg |
|
本体(入出力BOX含む)＋取付パネル |
|
約1.9kg |
|
本体(入出力BOX含む)＋取付スタンド(角度調整) |
|
約2.4kg |
| 取付ピッチ |
取付スタンド(引き出し型)、取付パネル、取付スタンド(角度調整) |
|
200mm(4点取付推奨)/260mm(予備) |
| 表示部 |
LEDセグメント+LCD(液晶) |
機能
